Датчик кута нахилу ЕСКОРТ ДУ-180 (Code: EscortДУ-180)

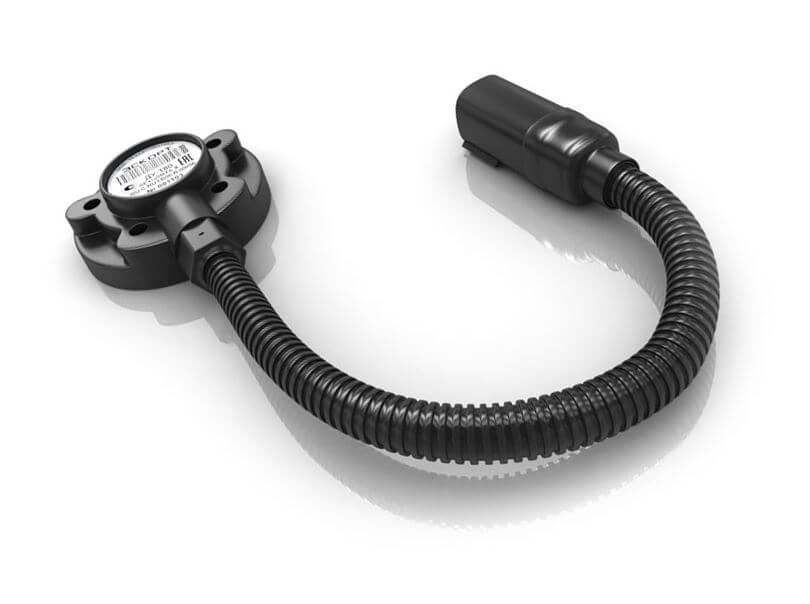

Опис датчика кута нахилу ЕСКОРТ ДУ-180

ДУ-180 – це вимірювальний пристрій, що забезпечує безперервний контроль за станом зміни кута нахилу щодо горизонтальної осі.

Датчик кута нахилу дозволяє передавати інформацію у вигляді цифрового і аналогового сигналу. Залежно від обраного режиму дані про зміну кута відхилення контрольованого механізму формуються по інтерфейсу RS-485, у вигляді частотного сигналу або перемикання дискретних виходів.

Кейси застосування датчика кута нахилу «ЕСКОРТ ДУ-180»

Контроль роботи екскаватора

Датчик кута нахилу «Ескорт ДУ-180» встановлюється на стрілу екскаватора і передає інформацію на блок моніторингу про свій стан тільки тоді, коли безпосередньо відбуваються маніпуляції з ковшем, визначаючи загальну кількість проведених маніпуляцій, тривалість робіт, час стоянок, а також відомості про перший і останньому включенні ковша.

Таким чином, ви завжди будете знати точний обсяг виконаних робіт.

Контроль роботи автокрана

Датчик кута нахилу «Ескорт ДУ-180» встановлюється на підйомну стрілу крана, передаючи на блок моніторингу інформацію про початок і закінчення підйому стріли, кількості підйомів, тривалість виконуваних робіт.

Контроль роботи самоскида

Датчик кута нахилу «Ескорт ДУ-180» встановлюється на підйомну платформу, передаючи на блок моніторингу інформацію про кожне перекиданні кузова, а саме: час початку і закінчення підйому, кількість і тривалість вивантажень.

Контроль роботи сміттєвоза

Датчик кута нахилу «Ескорт ДУ-180» встановлюється на підйомний механізм техніки і при кожному захопленні і перекиданні бака передає інформацію про кількість зібраних контейнерів і витрачений час на роботу, завдяки чому ви зможете оцінити якість виконуваних робіт і запобігти виходу машини за межі заданої робочої зони .

Контроль роботи снігоприбиральної техніки / грейдера

Датчик кута нахилу «Ескорт ДУ-180» встановлюється на раму переднього відвалу снігоприбиральної машини і за допомогою спеціально розробленого режиму «Відвал» визначає з піднятим або опущеним відвалом рухалася техніка.

Принцип роботи датчика кута нахилу «Ескорт ДУ-180» на грейдерах точно такий же, як і на снігоприбиральних машинах. За допомогою встановленої системи ви завжди будете знати де, коли і скільки працювала техніка.

Контроль збору врожаю

Встановлений на жатку прибирального комбайна датчик кута нахилу «Ескорт ДУ-180» інформує про висоту підйому жатки, завдяки чому ви завжди будете знати точний обсяг виконаних робіт.

Результати застосування датчика кута нахилу ЕСКОРТ ДУ-180

Як це працює на практиці?

Для прикладу використовується звіт про роботу снігоприбиральної техніки, а саме комбінованої дорожньої машини.

На цьому скріншоті з ПО системи GPS моніторингу транспорту “Навігатор” видно, які дані стають доступними диспетчерам і керівництву завдяки впровадженню телематичних пристроїв. Поряд з інформацією, зафіксованої GPS / ГЛОНАСС-терміналами та датчиками витрати палива (початок / кінець / тривалість змін, швидкість, пробіг,  години, споживання ПММ), система інформує про деталі роботи відвалу, оснащеного датчиком ДУ-180.

Можна поетапно відстежити, коли стартувала, коли завершувалася і скільки тривала робота навісного обладнання. А за допомогою наочного графіка вдається просто зіставити, в які моменти при цьому запускалися системи запалювання, живлення та сигналізування про рух ТЗ, а також коли вмикається і вимикається механізм піскорозкидачі.

Результат застосування ДУ-180 в роботі автопарку снігоприбиральної спецтехніки

Завдяки використанню датчика кута нахилу ДУ-180 диспетчери дорожньо-комунальної служби можуть у будь-який момент дізнатися, як відбуватиметься прибирання доріг, і оцінити роботу машин за минулі періоди часу.
Точне і надійне обладнання, яке функціонує в умовах до -40%, відповідає за достовірність даних і дозволяє відповідальним особам швидко реагувати на упущення, оперативно виправляти недоліки і грамотніше планувати подальшу діяльність з утримання доріг.

В результаті використання ДУ-180 помітно знизився відсоток пропущених або погано оброблених ділянок, покращилася дисципліна і підвищилася якість праці.
У числі ключових показників економічної ефективності від використання ДУ-180 на дорожньо-комунальній техніці:

• скорочення часу простою транспорту – 10%
• збільшення оборотності транспорту – 15%
• скорочення пробігу – 20%
• економія ПММ – 30%
• зниження витрат на експлуатацію ТЗ – 25%

Технічні характеристики датчика кута нахилу ЕСКОРТ ДУ-180

• Кількість осей вимірювання – 3
• Діапазон вимірювання: 0 … 180 °
• Похибка вимірювання: ± 1 °
• Діапазон напруги живлення: 9 … 36 В
• Струм – не більше 8 mA
• Ступінь захисту – IP67
• Робоча температура: -60 … + 85 ° С
• Температурна нелінійність: ± 0.1% / ° C
• Тип вихідного сигналу:
  • аналоговий дискретний (замикання на масу)
  • цифровий RS-485
  • частотний 300 … 480 Гц
• Можливість роботи в режимі «master – slave» – є
