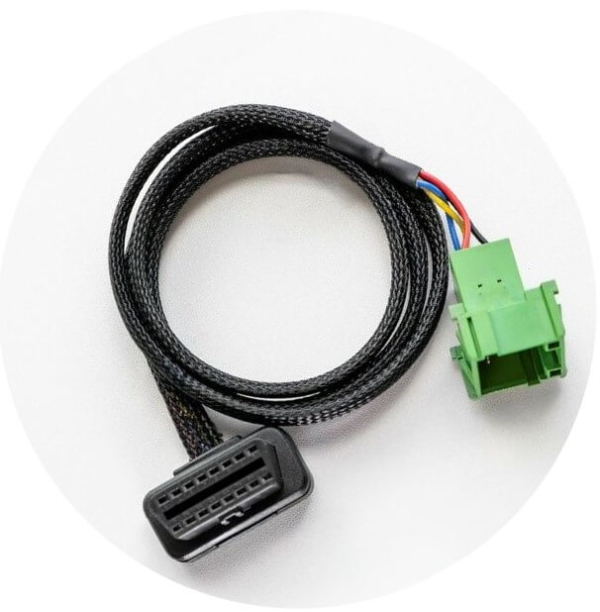

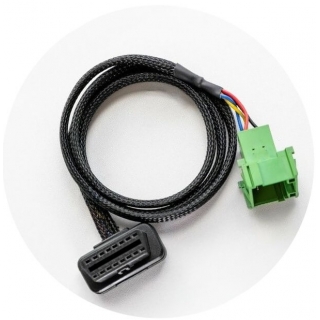

Адаптер OBD II для FMS c поддержкой J1939 в FMX003 (Code: OBD_II_J1939)

Описание адаптера OBD II для FMS c поддержкой J1939 в FMX003

Благодаря недавно добавленной поддержке J1939, устройства Teltonika OBD (FMB003, FMC003, FMM003) теперь могут считывать данные с большегрузных автомобилей. С новым адаптером OBD-FMS клиенты могут подключать устройства OBD к своим большегрузным автомобилям, имеющим гнездовой разъем FMS (обычно расположенный под передней панелью). Кабель применим только с европейским грузовиком.

Характеристики кабеля:

• Длина: 1 метр
• Разъемы: OBD II женский, FMS мужской
• Тип кабеля: Гибкий, устойчивый к брызгам

Используйте устройства FMB003, FMM003 или FMC003 с прошивкой, в которой реализована поддержка протокола J1939.

Расположение FMS-разъема

Несмотря на то, что кабель FMS является стандартным, его размещение в транспортном средстве может отличаться в зависимости от производителя и комплектации автомобиля.

Наиболее распространенные места для разъема FMS — см. примеры ниже:

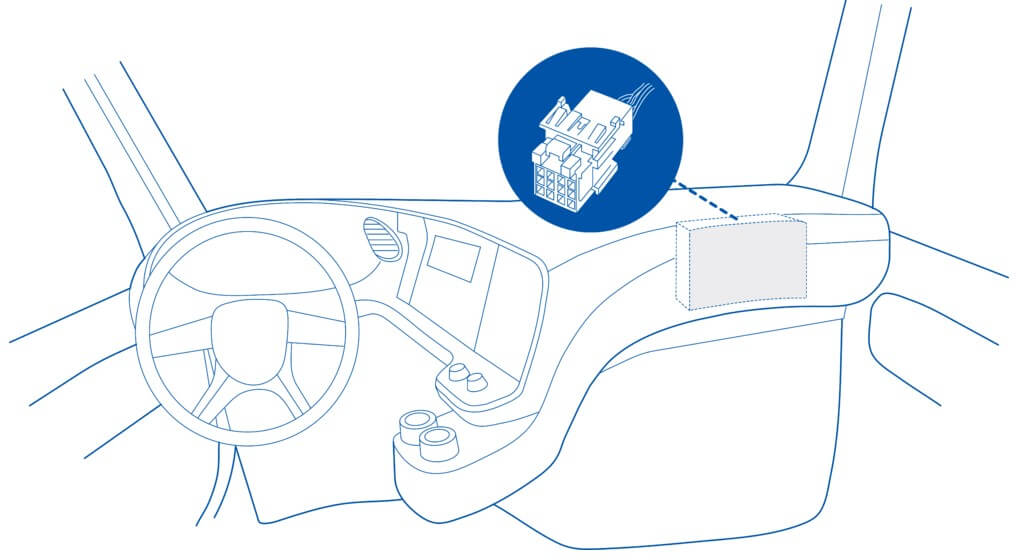

За панелью предохранителей со стороны пассажира — например, SCANIA S/R/G/P Euro6 Series

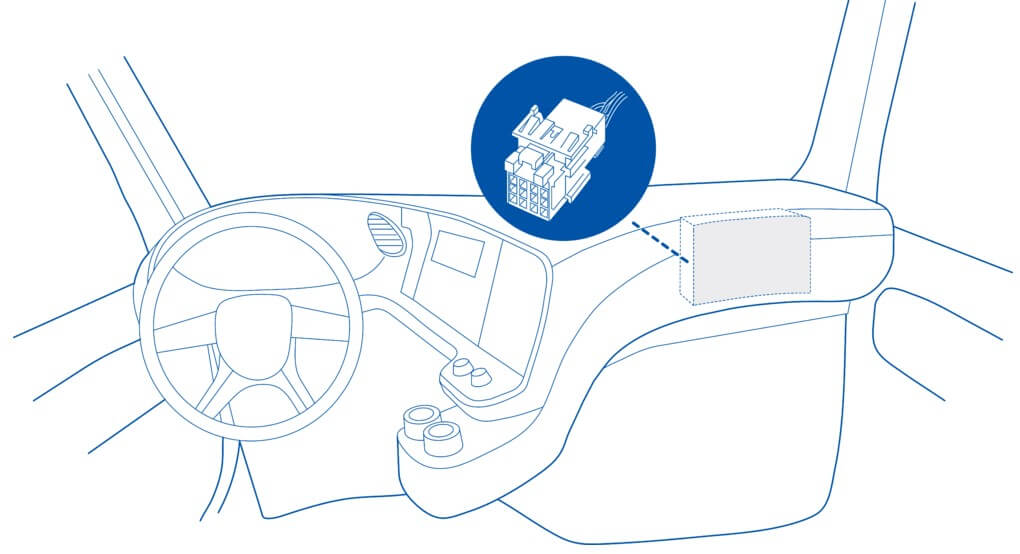

Рядом с панелью предохранителей со стороны пассажира – например, DAF XF Euro6

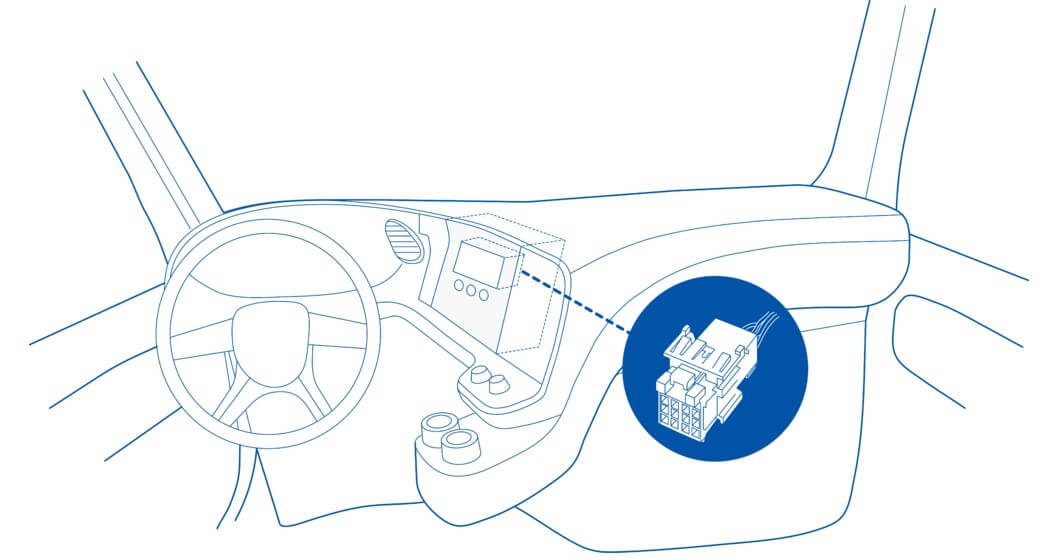

За радио на нижней палубе – например, Volvo FH Euro5 и Renault T Euro6

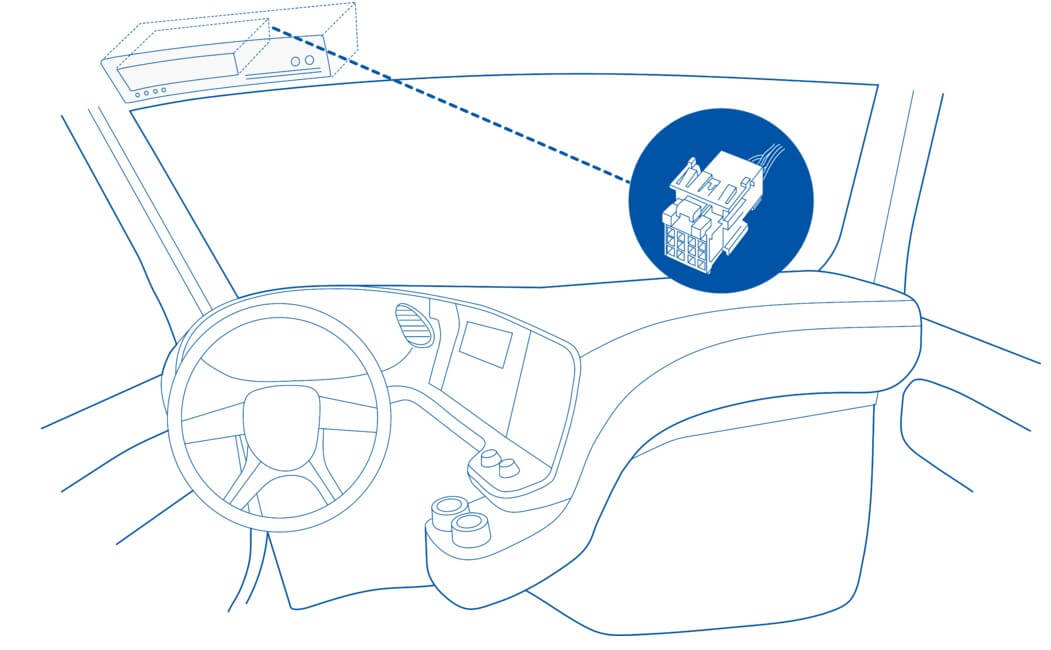

За тахографом на верхней палубе – например, Mercedes Actros MP5 Euro6
