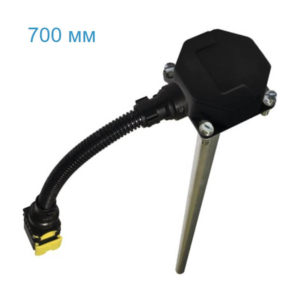

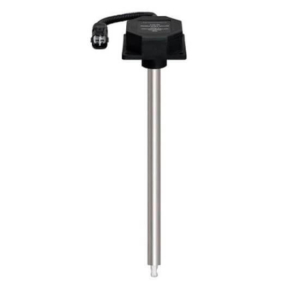

Датчик рівня палива ДУ-04 (аналоговий) (Code: DU-04)

Опис аналогового датчика рівня палива ДУ-04

Датчик рівня ДУ-04 (далі по тексту – датчик) призначений для вимірювання рівня або об’єму рідини з відносною діелектричною проникністю від 1,8 до 3 в ємностях, баках, резервуарах (далі по тексту – баках) і вихідним сигналом частоти, пропорційним рівню палива для відображення, передачі або реєстрації рівня, або обсягу в зовнішніх пристроях. Рідина, що знаходиться в баку, не повинна викликати корозії деталей робочої частини датчика.

Переваги аналогового датчика рівня палива ДУ-04

• Незалежність діапазону зміни вихідної напруги (від 0,00 до +10,00 В) від довжини обрізки
• Гарантований діапазон виміру, точок – 1024
• Висока точність вимірювання – не гірше + 0,25% в статичному режимі
• Висока стабільність вихідного сигналу датчика (напруги) при зміні температури навколишнього середовища – не гірше + 0,015% / 1 ° С
• Низький рівень споживання енергії
• Простота калібрування і тарировки; відсутність необхідності в ноутбуці або GPS-навігаторі при калібрування і тарировки бака. Для калібрування і тарировки досить комунікатора Оргтехавтоматика

Технічні характеристики аналогового датчика рівня палива ДУ-04

• Довжина робочої частини датчика (базове виконання) – 700мм (± 1 мм) *
• Мінімальна довжина робочої частини датчика – 300мм (після обрізки)
• Діапазон вихідного сигналу напруги, при зміні рівня рідини від порожнього до повного бака, ΔUout:
  • базове виконання: від 0,00 до 10,00 В
  • модифікація 5.0: від 0,00 до 5,00 В
  • модифікація 2.50: 0,00 до 2,50 В
• Основна допустима похибка вимірювання в статичному режимі: ± 0,25% (від ΔUout)
• Температурний дрейф вихідної напруги: ≤ ± 150 ppm (від ΔUout)
• Роздільна здатність по виходу напруги: ≤ 0,01 мВ
• Опір навантаження виходу напруги: ≥ 10 кОм (на мету “Загальний”)
• Напруга первинного джерела живлення постійного струму: від 9 до 30 В
• Струм споживання від джерела живлення: ≤ 30 мА
• Час усереднення результатів вимірювань в динамічному режимі – 12 сек.
• Діапазон робочих температур: від -30 до +65 ° C
• Ступінь захисту корпусу від пилу і вологи – IP66
• Габаритні розміри датчика – 76х76х751 мм

* – датчики, з довжиною робочої частини відмінною від базової (від L = 300 мм до L = 3000 мм з кроком ΔL = 100 мм), виготовляються під замовлення і можуть обрізатися не більше, ніж на 100 мм.

Сертифікація аналогового датчика рівня палива ДУ-04

Цифровий датчик рівня палива ДУ-05 сертифікований в Україні і випускається по зареєстрованим в Держстандарті України Технічним умовам.
