Датчик уровня топлива ДУ-04 (аналоговый) (Code: DU-04)

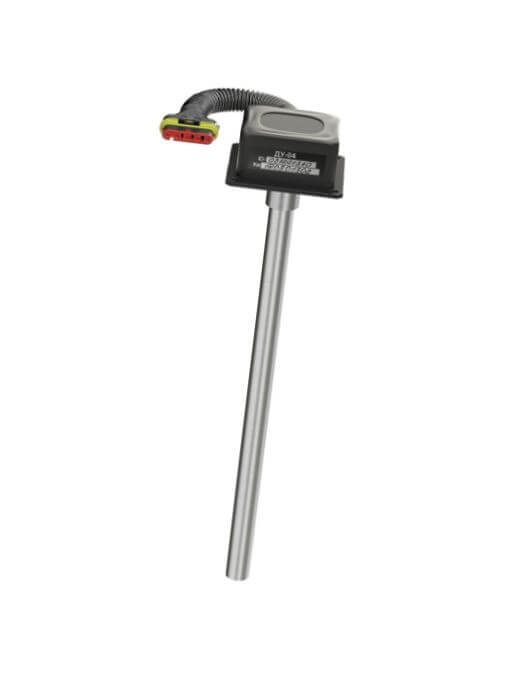

Описание аналогового датчика уровня топлива ДУ-04

Датчик уровня ДУ-04 (далее по тексту – датчик) предназначен для измерения уровня или объема жидкости с относительной диэлектрической проницаемостью от 1,8 до 3 в емкостях, баках, резервуарах (далее по тексту – баках) и выходным сигналом частоты, пропорциональным уровню топлива для отображения, передачи или регистрации уровня, или объема во внешних устройствах. Жидкость, находящаяся в баке, не должна вызывать коррозии деталей рабочей части датчика.

Преимущества аналогового датчика уровня топлива ДУ-04

• Независимость диапазона изменения выходного напряжения (от 0,00 до +10,00 В) от длины обрезки
• Гарантированный диапазон измерения, точек — 1024
• Высокая точность измерения — не хуже + 0,25% в статическом режиме
• Высокая стабильность выходного сигнала датчика (напряжения) при изменении температуры окружающей среды — не хуже + 0,015 %/1°С
• Низкое энергопотребление
• Простота калибровки и тарировки; отсутствие необходимости в ноутбуке или GPS-навигаторе при калибровке и тарировке бака. Для калибровки и тарировки достаточно коммуникатора Оргтехавтоматика

Технические характеристики аналогового датчика уровня топлива ДУ-04

• Длина рабочей части датчика (базовое исполнение) — 700мм (± 1 мм)*
• Минимальная длина рабочей части датчика — 300мм (после обрезки)
• Диапазон выходного сигнала напряжения, при изменении уровня жидкости от пустого до полного бака, ΔUout:
  • базовое исполнение: от 0,00 до 10,00 В
  • модификация 5.0: от 0,00 до 5,00 В
  • модификация 2.50: 0,00 до 2,50 В
• Основная допустимая погрешность измерения в статическом режиме: ±0,25% (от ΔUout)
• Температурный дрейф выходного напряжения:  ≤±150 ppm (от ΔUout)
• Разрешающая способность по выходу напряжения: ≤ 0,01 мВ
• Сопротивление нагрузки выхода напряжения: ≥ 10 кОм (на цель «Общий»)
• Напряжение первичного источника питания постоянного тока: от 9 до 30 В
• Ток потребления от источника питания: ≤ 30 мА
• Время усреднения результатов измерений в динамическом режиме — 12 сек.
• Диапазон рабочих температур: от -30 до +65 °C
• Степень защиты корпуса от пыли и влаги — IP66

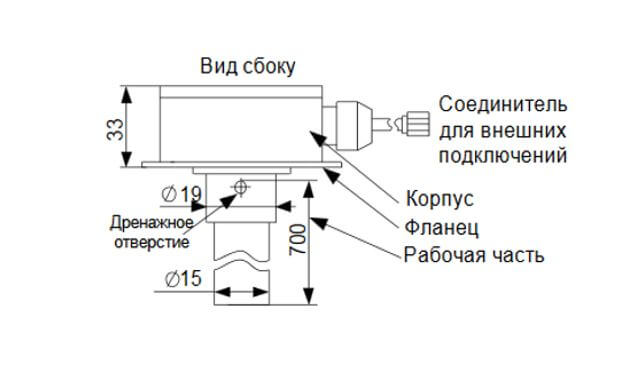

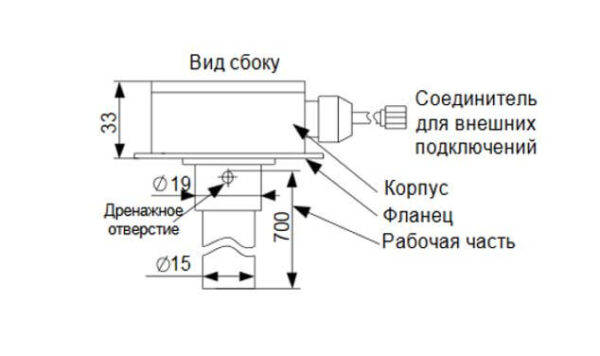

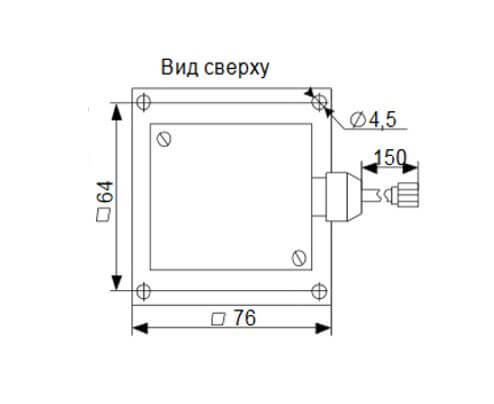

• Габаритные размеры датчика — 76х76х751 мм

* — датчики, с длиной рабочей части отличной от базовой (от L=300 мм до L=3000 мм с шагом ΔL=100 мм), изготовляются под заказ и могут обрезаться не более, чем на 100 мм.

Сертификация аналогового датчика уровня топлива ДУ-04

Цифровой датчик уровня топлива ДУ-05 сертифицирован в Украине и выпускается по зарегистрированным в Госстандарте Украины Техническим условиям.
