Беспроводной датчик уровня топлива Epsilon ER-BLE 750 мм (Code: Epsilon ER-BLE_750mm)

Описание беспроводного датчика уровня топлива Epsilon ER-BLE 750 мм.

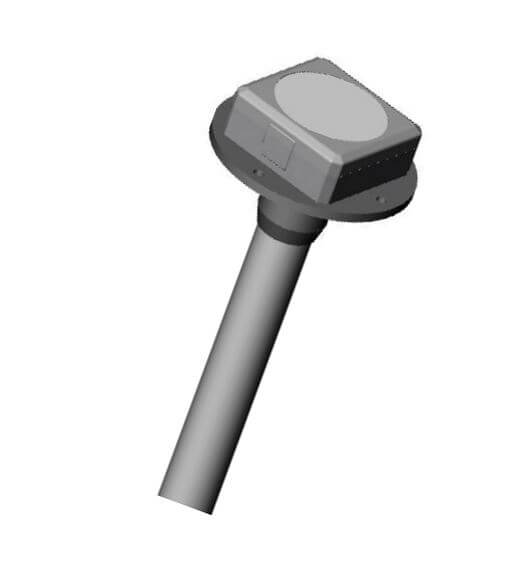

Датчик предназначен для измерения уровня топлива в резервуарах и топливных баках транспортных средств (далее по тексту – ТС), а также в стационарных топливохранилищах. Датчик может использоваться для измерения уровня других неэлектропроводных жидкостей. Измерение уровня топлива обеспечивается измерительной головкой совместно с погружаемым в топливо зондом и выполняющим функцию конденсатора, емкость которого линейно зависит от уровня топлива в баке. Измерительная головка датчика выполняет линейное преобразование емкости измерительного зонда в цифровой код уровня топлива, обработку полученных цифровых данных с усреднением результатов измерений, измерение температуры головки и выдачу данных по беспроводному интерфейсу BLE.

Данные об уровне топлива выдаются в виде 16-битного значения, а данные о температуре – в виде 8-битного значения. Питание датчика производится от встроенной литиевой батарейки XL-055F XENO, заряда которой хватит на срок работы не менее 5-ти лет.

При отсутствии в записи данных о длине измерительный зонд поставляется, как правило, длиной 75 см, которая может быть изменена по специальному заказу от 15 до 300 см.

Технические характеристики беспроводного датчика уровня топлива Epsilon ER-BLE 750 мм

• Диапазон рабочей температуры: – 40…+75 °С
• Степень защиты головки измерительной от проникновения пыли и влаги — IP67
• Режим работы – длительный
• Пределы приведенной погрешности измерения уровня: ± 1,0 %
• Разрядность кода представления результатов измерения:
  • 16 бит (уровня)
  • 8 бит (температуры)
• Напряжение питания: 3,6 В (литиевая батарея)
• Время непрерывной работы от батареи: 5* лет
• Рабочий диапазон частот: 2,400…2,485 ГГц
• Мощность излучения: 0 дБм (1 мВт)
• Предельная дальность считывания данных: 20** м
• Период отправки данных: 1,2 сек.
• Время реакции на изменение измеряемого уровня: 35 сек.
• Высота измерительной головки над поверхностью бака, включая фланец и прокладку – не более 26 мм.

*Время непрерывной работы может уменьшаться при частых настройках и обновлении встроенного ПО

**Максимальная предельная дальность считывания определяется в прямой зоне видимости считывателя и датчика, в свободном пространстве и при такой взаимной ориентации считывателя и датчика, при которой наблюдается максимальный уровень принимаемого сигнала.

Условия эксплуатации беспроводного датчика уровня топлива Epsilon ER-BLE 750 мм.

При эксплуатации датчика запрещается:

• использовать датчик не по назначению
• подвергать датчик действию агрессивных сред
• подвергать датчик механическому воздействию, которое в состоянии повредить его конструкцию.

Транспортировка и хранение беспроводного датчика уровня топлива Epsilon ER-BLE 750 мм

Транспортировка датчика в упаковке производителя допускается всеми видами закрытого наземного и морского транспорта (в железнодорожных вагонах, контейнерах, закрытых автомашинах, трюмах и т.п.).

Допускается перевозка в герметизированных отопительных отсеках самолетов.

При транспортировке изделий в заводской упаковке открытым транспортом должны приниматься меры по предотвращению их от воздействия атмосферных осадков, пыли и грязи.

При транспортировке и хранении должны выполняться требования манипуляционных знаков, нанесенных на групповую транспортную упаковку.

Основной комплект поставки беспроводного датчика уровня топлива Epsilon ER-BLE 750 мм

• Датчик ER.000 – 1 шт.
• Винт самосверлильный ES.004 — 1 шт (с отверстием для пломбировки)
• Винт самосверлильный 9Т64219-2 — 3 шт. (4,2 х 19 мм)
• Прокладка EH.002
• Пломба индикаторная – 2 шт. (с тросом для пломбировки)

Дополнительные аксессуары и документация Epsilon ER-BLE 750 мм (поставляются по дополнительному заказу)

• Считыватель BLE BR.000 (BR2 или BR4)
• Компакт-диск с ПО (ER.000 CD3)
• Руководство по монтажу и эксплуатации (ER.000 НМЭ)

Монтаж и подключение датчика уровня топлива Epsilon ER-BLE 750 мм

Механический монтаж и пломбирование датчика производится в соответствии с руководством по монтажу и эксплуатации.

Данные от датчика по интерфейсу BLE можно получить с помощью считывателя BLE, к которому можно подключиться по интерфейсу RS-232 (BR2) или RS-485 (BR4).

Взрывозащищенность датчика уровня топлива Epsilon ER-BLE 750 мм

Датчики уровня топлива Epsilon-ER-BLE являются взрывозащищенными, имеют маркировку взрывозащиты II 1G Ex ia IIB T4 Ga и могут применяться во взрывоопасных зонах класса 1 и 2 — головка и 0, 1, 2 — зонд — согласно п.4 НПАОП 40.1- 1.32 и других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах.

Гарантии производителя (поставщика) Epsilon ER-BLE.
Гарантийный срок эксплуатации датчика – 12 месяцев со дня продажи датчика.

Указанные гарантийные обязательства действительны при соблюдении потребителем требований действующей документации. В случае нарушения этих требований или при наличии следов воздействия высоковольтного электрического напряжения, агрессивных сред или механических повреждений гарантийные обязательства считаются утратившими силу.
