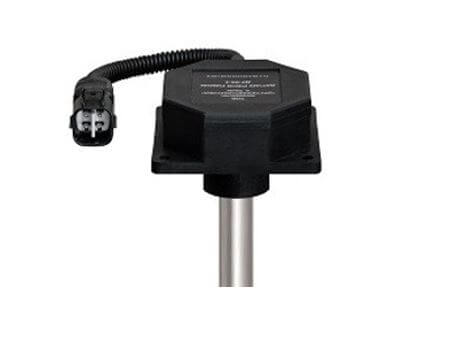

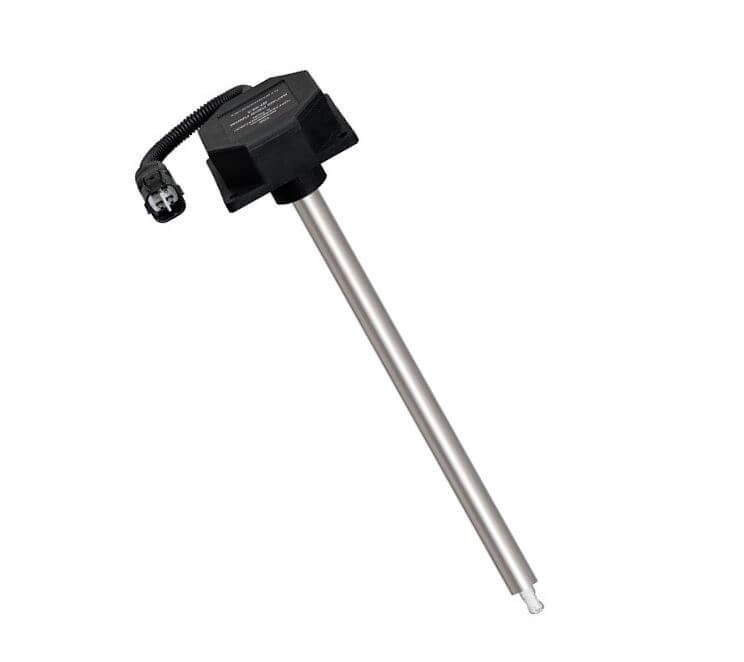

Датчик уровня топлива (ДУТ) ДУ 02M (RS485) (Code: ДУ02М485)

Описание цифрового датчика уровня топлива ДУ-02М

Датчик уровня ДУ-02М(далее по тексту – датчик) предназначен для измерения уровня или объема жидкости с относительной диэлектрической проницаемостью от 1,8 до 3 в емкостях, баках, резервуарах (далее по тексту – баках) и выдачи цифрового сигнала для отображения, передачи или регистрации уровня или объема во внешних устройствах.

Преимущества цифрового датчика уровня топлива ДУ-02М

• Высокая точность и надежность датчика. Погрешность в статическом режиме — не хуже + 0.1% от диапазона измерения
• Температурная стабильность показаний. Наличие алгоритма термокомпенсации показаний датчика и встроенный датчик температуры. Каждый датчик проходит индивидуальные климатические испытания
• Взаимозаменяемость и «клонирование» датчиков без тарировки топливного бака. Т.к. все калибровочные и тарировочные данные «прошиваются» в датчик и архивируются программным обеспечением (монитором). Другими словами, вы можете «клонировать» датчики под конфигурацию каждого топливного бака без его тарировки
• Сохранение разрешающей способности после обрезки датчика. Вне зависимости от величины обрезки датчика, его разрешающая способность (количество точек контроля) НЕ уменьшается и остаётся изначально определенной при калибровке (4096 / 2048 / 1024)
• Возможность выдачи данных в литрах. Датчик после тарировки бака может выдавать данные как в кодах так и в литрах с точностью не хуже + 1 литр. При выдаче данных в литрах потребителю нет необходимости «подкладывать» в пользовательское ПО таблицы тарировки и менять их при замене датчика или при перетарировке бака
• Широкий диапазон настроек датчика. Такие как выбор количества точек контроля — от 1023 до 4096 и Времени усреднения данных — 12 или 25 сек. Что позволит наилучшим образом адаптировать паказания датчика под индивидуальные особенности топливного бака
• Совместимость с цифровым индикатором уровня топлива «ЦИТ»
• Полностью автоматизированная система контроля параметров датчиков в условиях производства
• Сверх прочный корпус из стеклонаполненного полимера
• Функциональное и удобное ПО для калибровки и тарировки:
  • позволяет исправлять ошибки, допущенные персоналом при тарировке баков
  • позволяет заменять датчики без перетарировки бака
  • автоматически сохраняет в ПЭВМ параметры датчика, полученные при калибровке и тарировке
  • автоматически формирует в готовом для печати виде Протокол ввода датчика в эксплуатацию
  • исключает несанкционированные изменения настроек датчика

Технические характеристики цифрового датчика уровня топлива ДУ-02М

• Длина рабочей части датчика (базовое исполнение) — 700мм (+/- 1 мм)*
• Минимальная длина рабочей части датчика — 300мм (после обрезки)
• Напряжение первичного источника питания постоянного тока: 9-30 В
• Ток потребления от источника питания — 25 мА
• Максимальный диапазон вывода данных в коде (выбирается пользователем после калибровки):
  • 0…1023 бит
  • 0…2047 бит
  • 0…4095 бит
• Основная допустимая погрешность измерения в статическом режиме: +/- 0,1%  (от диапазона при 0…1023 бит)
• Разрешающая способность по выходу в кодах — 0,1% (при 0…1023 бит)
• Максимальное значение вывода данных в литрах — 16389 литров
• Максимальное число точек тарировки — 254
• Максимальный объем тарируемой емкости — 16380 литров
• Период усреднения результатов измерений в динамическом режиме — 12 или 25 сек. (выбирается пользователем)
• Цифровой интерфейс -RS485
• Диапазон рабочих температур: от минус 40º до +85º
• Диапазон измеряемых и выводимых значений температуры датчика: от минус 40º до +100º
• Точность измерения температуры: +/- 1ºС
• Степень защиты корпуса от пыли и влаги — IP68

* -датчики, с длиной рабочей части отличной от базовой (от L=300 мм до L=3000 мм с шагом ΔL=100 мм), изготовляются под заказ и могут обрезаться не более, чем на 40% от исходной длинны.

Сертификация цифрового датчика уровня топлива ДУ-02М

Цифровой датчик уровня топлива ДУ-02М сертифицирован в Украине и выпускается по зарегистрированным в Госстандарте Украины Техническим условиям.
