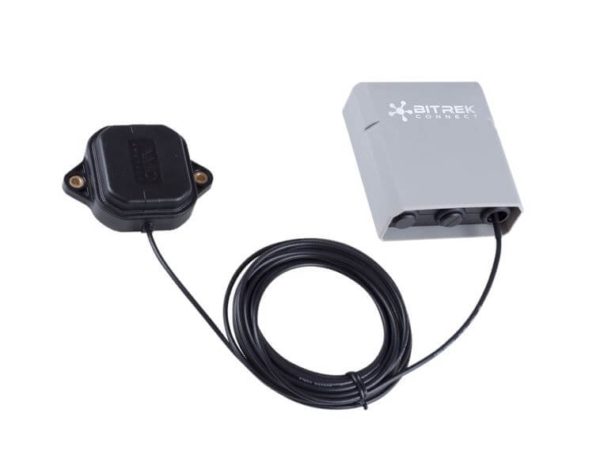

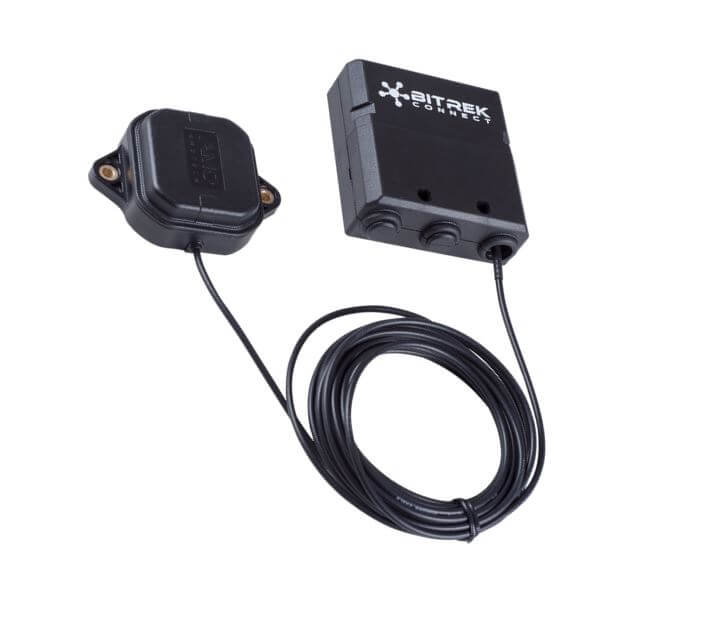

Модуль UX системи BITREK CONNECT (Code: UXModulBI)

Опис модуля UX BITREK CONNECT

Модуль UX02 системи BITREK CONNECT призначений для вирішення завдань високоточного позиціонування в реальному часі з використанням RTK. Отримані дані GPS транслюються модулем в шину CONNECT-BUS і можуть бути використані іншими модулями системи.

Можливості модуля UX BITREK CONNECT

Переваги в значно кращому позиціонуванні, оскільки цей модуль працює з сигналами L2. Модуль UX02 розпізнає більше супутників, а також за допомогою модуля UX і RTK можна досягти сантиметрової точності.

* Принципи роботи RTK – отримання поправок із зовнішніх джерел (точних пунктів) через GSM або інші канали зв’язку. Функція платна.

Технічні характеристики модуля UX BITREK CONNECT

• Час визначення координат (для всіх навігаційних систем):
  • холодний старт – 24 з
  • гарячий старт – 2 з
• Габаритні розміри GPS-антени (ШхДхВ): 82 х 60 х 23 мм

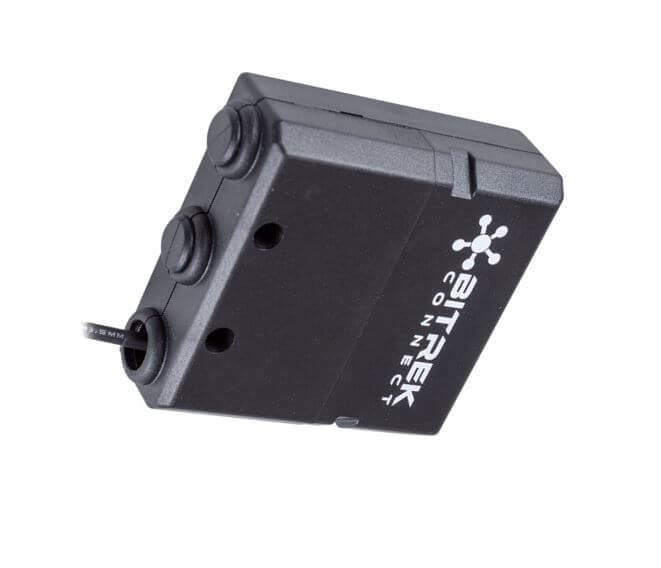

• Габаритні розміри модуля (ШхДхВ): 78 х 83 х 30 мм
• Маса брутто (комплект) – 300 g
• Маса нетто (комплект) – 270 g
• Підтримувані навігаційні системи і діапазони частот: GPS (L1C / A, L2C) GLONASS (L1OF, L2OF) BEIDOU (B1l, B2l) Galileo (E1-B / C, E5b)

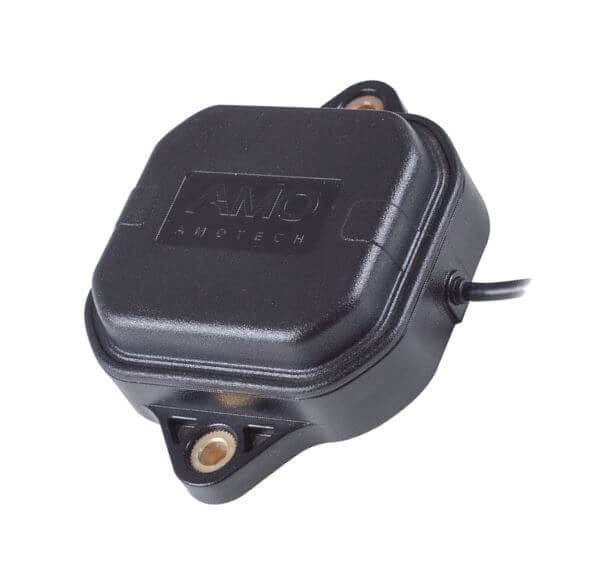

• Тип GPS-антени – виносна двухдиапазонная активна антена
• Точність визначення координат:
  • 0.5 – 1.5 м (в автономному режимі)
  • 1 см 1 ppm ВКВ (С диференціальної поправкою)
• Чутливість: трекінг: -167 дБм; гарячий старт: -157 дБм; холодний старт: -148 дБм
• Напруга живлення: від 9 В до 36 В
• Типовий струм (12В) – 50 мА
• Максимальний споживаний струм (12В) – 70 мА
• Робоча температура: -30 / + 80º
• Клас захисту корпусу – IP44
• Відносна вологість навколишнього повітря 80 (+/- 15)%
