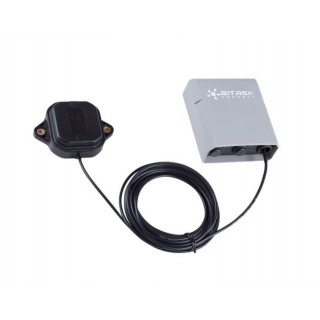

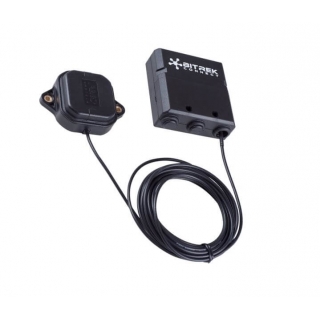

Модуль UX системы BITREK CONNECT (Code: UXModulBI)

Описание модуля UX BITREK CONNECT

Модуль UX02 системы BITREK CONNECT предназначен для решения задач высокоточного позиционирования в реальном времени с использованием RTK. Полученные данные GPS транслируются модулем в шину CONNECT-BUS и могут быть использованы другими модулями системы.

Возможности модуля UX BITREK CONNECT

Преимущества в значительно лучшем позиционировании, поскольку этот модуль работает с сигналами L2. Модуль UX02 распознает больше спутников, а также с помощью модуля UX и RTK можно достичь сантиметровой точности.

*Принципы работы RTK — получение поправок из внешних источников (точных пунктов) через GSM или другие каналы связи. Функция платная.

Технические характеристики модуля UX BITREK CONNECT

• Время определения координат (для всех навигационных систем):
  • холодный старт — 24 с
  • горячий старт — 2 с
• Габаритные размеры GPS-антенны (ШхДхВ): 82 х 60 х 23 мм
• Габаритные размеры модуля (ШхДхВ): 78 х 83 х 30 мм
• Масса брутто (комплект) — 300 g
• Масса нетто (комплект) — 270 g
• Поддерживаемые навигационные системы и диапазоны частот: GPS (L1C/A , L2C) GLONASS (L1OF, L2OF) BEIDOU (B1l, B2l) Galileo (E1-B/C, E5b)

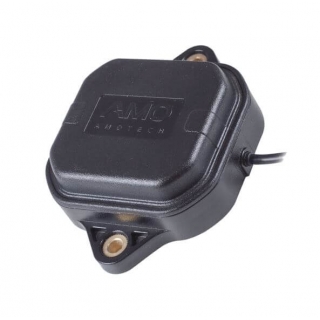

• Тип GPS-антенны — выносная двухдиапазонная активная антенна
• Точность определения координат:
  • 0.5 — 1.5 м (в автономном режиме)
  • 1 см 1 ppm СКВ (С дифференциальной поправкой)
• Чувствительность: трекинг: -167 дБм; горячий старт: -157 дБм; холодный старт: -148 дБм
• Напряжение питания: от 9 В до 36 В
• Типовой потребляемый ток (12В) — 50 мА
• Максимальный потребляемый ток (12В) — 70 мА
• Рабочая температура: -30/+80º
• Класс защиты корпуса — IP44
• Относительная влажность окружающего воздуха 80 (+/-15)%
