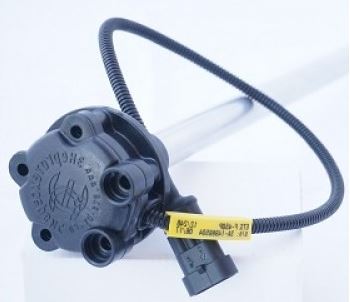

Датчик уровня топлива (ДУТ) "ДУТ.П-STRELA" (Code: DUT_Strela)

Описание датчика уровня топлива «ДУТ.П-STRELA»:

Датчик уровня топлива «ДУТ.П-STRELA» (БГУИР) представляет собой конденсатор образованный двумя коаксиально расположенными алюминиевыми трубками, ёмкость которого изменяется в зависимости от глубины погружения его в диэлектрическую среду.

Датчики уровня топлива изготавливается с цифровыми (232 и 485), частотными и аналоговыми интерфейсами.

Производителем датчика уровня топлива является «НИЧ БГУИР Центр» город Минск в братской Белоруссии.

Датчик уровня топлива «ДУТ.П-STRELA» использует интерфейсы, такие как частотный, RS-485 и RS-232, позволяют определить уровень нефтепродуктов с точностью до миллиметра. Датчики могут использоваться в системах ГСМ — учет горюче-смазочных материалов, в системах мониторинга железнодорожного и прочего транспорта, стационарных и мобильных цистернах.

Преимущества ДУТ «ДУТ.П-STRELA«:

— согласование работы частотных входов/выходов с GPS/ГЛОНАСС терминальным оборудованием  серии 3 и 8 (3300, 3307, 8000, 8005 и т.д. );

— возможность удаленной перезагрузки датчика;

— распознавание кодов возможных ошибок;- сравнительная простота калибровки и тарировки.

Установка датчика требует калибровки и тарировки. Тарировка производится ступенчатой заливкой ГСМ в бак, с фиксацией показаний датчика. Для точной работы датчика уровня топлива требуется полный слив и ступенчатая заправка полного бака автомобиля с шагом не более 3% от емкости бака.

Технические характеристики:

• характеристики выхода:
• частотный, с открытым стоком, без внутренней подтяжки;
• номинальный ток нагрузки — 5 мА, максимальный ток нагрузки — 2000 мА;
• диапазон рабочих частот — 500-1500 Гц;
• минимальная формируемая частота — 200 Гц;
• максимально формируемая частота — 1500 Гц;
• измерение уровня:
• нижнее предельное значение контролируемого уровня топлива от дна емкости — 20 мм;
• значение верхнего предела измерения — от 200 до 4000 мм;
• основная приведенная погрешность измерения уровня +/- 1%;
• дополнительная приведенная погрешность по температуре +/-1%;
• наличие кодов ошибок для удаленной диагностики ДУТ;
• питание от 10 В до 33 В, ток потребления 20 мА;
• возможность обрезки до 70% (при обрезке более чем на 50 % процедура калибровки обязательна);
• оборудование для настройки:
• калибратор;
• универсальный сервисный адаптер;
• рабочая температура от -40 до +70 °С;
• масса от 0,3 до 3 кг;
• габаритные размеры L х 70 х 70 мм;
• основные типоразмеры: 350 мм, 700 мм, 1000 мм.
