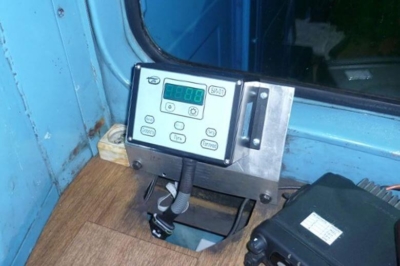

Цифровий індикатор рівня палива ЦІП-2 (Code: ЦИТ-2)

Опис цифрового індикатора рівня палива ЦІП-2

ЦІП-2 експлуатується спільно з цифровими датчиками рівня палива, здатними видавати значення рівня в літрах.

Має можливість роботи як з зовнішнім пристроєм реєстрації (GPS терміналами) так і автономно.

Залежно від схеми підключення, опитування датчиків рівня відбувається в режимах «Перехоплення» або «Опитування»

Для роботи з 2-ма паливними баками ЦІП-2 має такі алгоритми індикації:

• спосіб розрахунку «Среднее» застосовується в тому випадку, якщо баки є сполученими при тарировке і залишаються такими при експлуатації;
• спосіб розрахунку «Сумма» застосовується в тому випадку, якщо баки тарируються незалежно один від одного.

Послідовність і алгоритм роботи ЦІП-2:

• усереднює значення обсягу палива по кожному датчику, в залежності від встановленої кількості усереднень;
• усереднює значення обсягу палива по кожному баку від всіх активованих датчиків цього бака;
• якщо активовані датчики в двох баках, в залежності від застосованого способу розрахунку, обчислює і відображає середню або суму обсягу палива.

Технічні характеристики цифрового індикатора рівня палива ЦІП-2

• Напруга джерела живлення постійного струму: 12 – 30 В
• Струм споживання від джерела живлення (залежить від напруги живлення і яскравості індикатора): 6 – 190 мА
• Цифровий інтерфейс: RS-485
• Діапазон індикації: 0 – 9999 літрів
• Дискретність індикації – 1 літр
• Кількість контрольованих датчиків ДУ-02 – до 6-ти шт.
• Кількість контрольованих баків – до 2-х шт.
• Кількість усреднений результатів вимірювань: 1 – 30
• Габаритні розміри індикатора без фланця: 76х60х28 мм
• Встановлений гарантійний термін експлуатації 12 місяців при дотриманні споживачем умов і правил експлуатації.
